Дата: Вторник, 07 Февраля 2012, 13.31.15 | Сообщение # 1831
Группа: Старейшина
Сообщений: 612
Статус: Отсутствует
Quote (babcia131)
Каково это было в случае с Украиной [Русский] 21бис с этим продуктом ?
дык это же "прицел для бомбометания".Было такое выражение"по лаптю".Вот вместо лаптя и приклепали "х...штуковину"))) Ну а если серьезно,сам впервые вижу,но вполне допускаю,что фотоконтроль(хотя тоже ещё та "лабуда"-картинку с прицела то он не сфоткает)Но факт стрельбы,а может и поражения цели ВЦ может и зафиксирует. "по лаптю"возникло из-за того,что при бомбометании,метка прицела практически "ложится" на нос самолета и по-этому можно было и без неё бросать по высоте .положив цель на нос. Сергей Ключево 76-81,Хойна 90-92
Дата: Вторник, 07 Февраля 2012, 14.44.19 | Сообщение # 1833
Группа: Ветеран
Сообщений: 176
Статус: Отсутствует
Спасибо за Ваш ответ. Далее имеем небольшая проблема. АФК-аэро-фото камера Termowizjer-тепловизор ? Но это не может быть прототип, потому что она установлена на хорватском 21бис [купили у Украину ] Инструмент для бомбардировки - возможное Как уже сказал один Cтарый Oпытный пилот. Стремиться взрыва не нуждается в цели. Как крылья PITOTY совпадает с объективно-бомба должна ударить
Дата: Вторник, 07 Февраля 2012, 17.55.51 | Сообщение # 1834
Группа: Ветеран
Сообщений: 34
Статус: Отсутствует
Quote (babcia131)

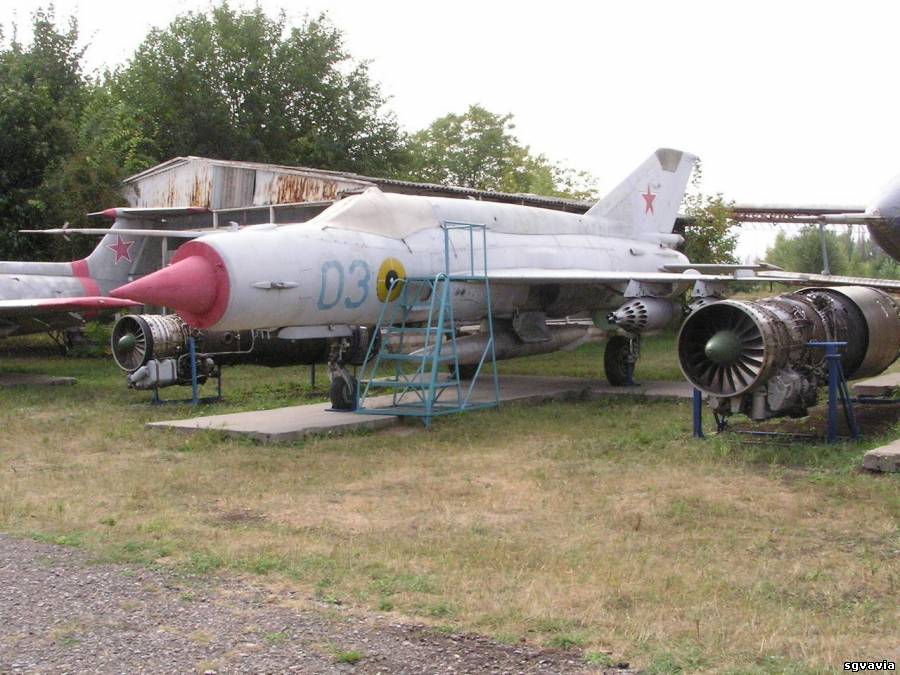

Изображение украинского 21бис.Таинственный элемент, прежде чем бакa с алкоголем.
Это не украинский бис. С-т из авиамузея в Таганроге. Возможно, при жизни принимал участие в различного рода испытаниях в ГКНИИ ВВС. Интересующий девайс, думаю, авиационный киносъемочный аппарат, типа АКС-5 что на Су-25.
Дата: Вторник, 07 Февраля 2012, 18.17.00 | Сообщение # 1835
Группа: Ветеран
Сообщений: 176
Статус: Отсутствует
Вполне возможно, что это не украинский. Моя ошибка. Но и того же элемента экс-украинских 21бис купили Хорвати. Спасибо за другую картину. А что это за элемент СУ-25 AKC-5 ? Я задаю этот вопрос из любопытства.
Сообщение отредактировал babcia131 - Вторник, 07 Февраля 2012, 18.23.42
Дата: Вторник, 07 Февраля 2012, 19.06.29 | Сообщение # 1836
Группа: Ветеран
Сообщений: 34
Статус: Отсутствует

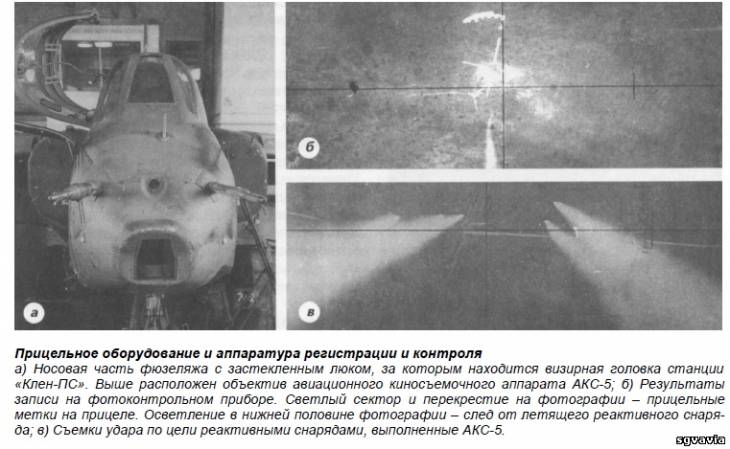

На Су-25 авиационный киносъемочный аппарат АКС-5 установлен в носовой части фюзеляжа (в ложбинке между штангами ПВД), предназначен для контроля результатов стрельбы из пушек и пуска ракет. Андрей
Сообщение отредактировал Andy_K - Вторник, 07 Февраля 2012, 19.08.01
Дата: Вторник, 07 Февраля 2012, 20.04.17 | Сообщение # 1837
Группа: Старейшина
Сообщений: 612
Статус: Отсутствует
Quote (Andy_K)
предназначен для контроля результатов стрельбы из пушек и пуска ракет.
Если "контролировать"результаты стрельбы и пусков ракет при работе по земле-можно полный рот грунта набрать!!! Сначала прицеливаешься,стреляешь(пускаешь) энергично выводишь из пикирования,переводишь в набор высоты,а уж потом переворачивай самолет и смотри куда и что "вкатил"(заодно и противоракетный маневр делаешь))). На пикировании можно проконтролировать факт стрельбы и наличие цели,а результат-проблематично!!!(об этом и в руководствах по БП,мне кажется указано,а по жизни-точно не рекомендую))) Сергей Ключево 76-81,Хойна 90-92
Дата: Вторник, 07 Февраля 2012, 21.07.02 | Сообщение # 1839
Группа: Ветеран
Сообщений: 34
Статус: Отсутствует
Quote (Бекет)
Если "контролировать"результаты стрельбы и пусков ракет при работе по земле-можно полный рот грунта набрать!!!
Так ну не летчик же "контроллирует"! На том же Су-25 для этого есть два разных устройства для контроля результатов стрельбы из ВПУ и пуска ракет, и проверки правильности прицеливания при работе с прицелом - киносъемочный аппарат АКС-5 и фотоконтрольный прибор CШ-45. Первое установлено там где я написал в предыдущем посту, а второе непосредственно на прицеле, что позволяет производить одновременно съемку цели и сетки прицела. При БП летчик жмет на БК, аппараты снимают, а результаты прицеливания и стрельбы смотрят потом на земле, после проявки пленок в объективном контроле Андрей
Дата: Вторник, 07 Февраля 2012, 21.38.43 | Сообщение # 1840
Группа: Старейшина
Сообщений: 612
Статус: Отсутствует
Quote (Andy_K)
При БП летчик жмет на БК, аппараты снимают, а результаты прицеливания и стрельбы смотрят потом на земле, после проявки пленок в объективном контроле
Ага,в Звездных войнах с их"бластерами" мож так бы и было! А тут снаряду иль ракете те 1500 метров пролететь надо.Самолет тоже на месте не стоит.Кстати и осколки (гады)потом вверх поднимаются и норовят того стрелка по мордам и по другим частям "накостылять"
Хотя исправляюсь-результат прицеливания потом смотрят на земле по пленке,а результаты стрельбы-просто по земле,в смысле НА земле))) Сергей Ключево 76-81,Хойна 90-92
Дата: Вторник, 07 Февраля 2012, 21.43.31 | Сообщение # 1841
Группа: Старейшина
Сообщений: 612
Статус: Отсутствует
Для наглядности))) Беру каменюку,нахожу ворону,включаю кинокамеру,прицеливаюсь,бросаю и отворачиваю камеру в сторону! Что в результате?Ворона улетает,а в кадре-бежит дворник с метлой и материт тебя за разбитое стекло! Сергей Ключево 76-81,Хойна 90-92
Дата: Среда, 08 Февраля 2012, 06.15.45 | Сообщение # 1843
Группа: Ветеран
Сообщений: 34
Статус: Отсутствует
Мужики, а я разве писал, что АКС предназначен для контроля результатов ПОСЛЕ удара (попал/не попал)? Аппарат включается при нажатии гашетки в момент стрельбы или пуска ракет и работает в течении 5 сек. после отпускания гашетки.
Дата: Среда, 08 Февраля 2012, 11.25.39 | Сообщение # 1844
Группа: Ветеран
Сообщений: 176
Статус: Отсутствует
Andy_K Спокойно, я думаю, что благодаря людям Форума любителей авиации можно объяснить некоторые вещи. Я служил в ВВС уже более 30 лет, и некоторые вещи по-прежнему интересны, странно. Я где-то читал, что ту же версию МиГ-21 был более 40 [прототипы, экспериментальные] это потому, что у него так много необъяснимых вещей. В частности, АКС записывает результаты на фильме, является ли это цифровая запись [диск, магнитная лента] ? Хорватский 21бис иметь современную систему учета. И если Су-25 со встроенным АКС-5 установлен в кабине фото-пушка Ssz-45 ...?
Дата: Среда, 08 Февраля 2012, 11.41.37 | Сообщение # 1845
Группа: Ветеран
Сообщений: 34
Статус: Отсутствует
babcia131, АКС снимает на пленку с размером кадра 18х24 мм, в кассете 510 кадров. На Су-25 в кабине стоит фотоконтрольный прибор СШ-45 (я же писал выше)
Дата: Среда, 08 Февраля 2012, 12.05.19 | Сообщение # 1846
Группа: Ветеран
Сообщений: 176
Статус: Отсутствует
Quote (Andy_K)

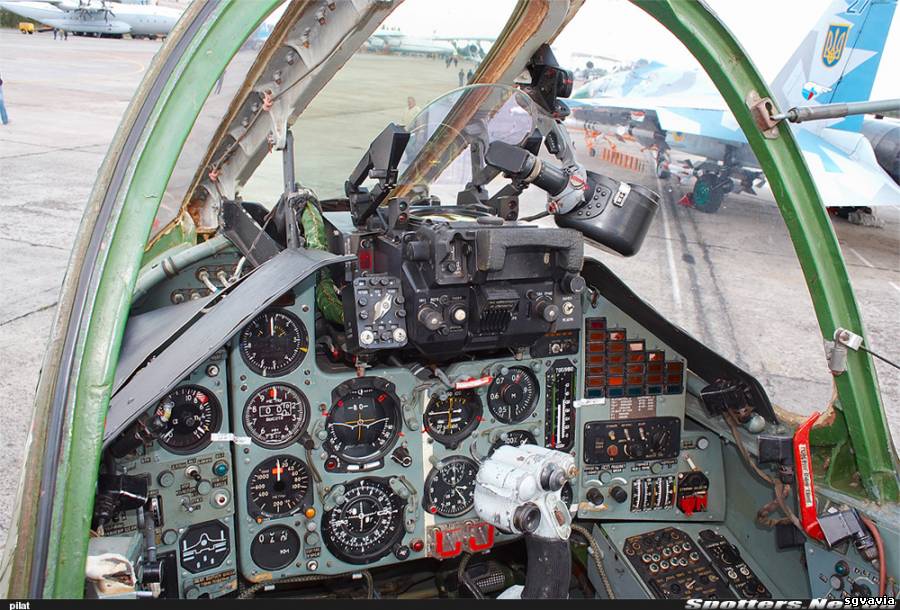

АКС снимает на пленку с размером кадра 18х24 мм, в кассете 510 кадров. На Су-25 в кабине стоит фотоконтрольный прибор СШ-45 (я же писал выше) Прикрепления: 8068952.jpg(113Kb)
Эта вещь мне кажется, что АКС в Су-25 и АФK в хорватском 21бис две разные системы. Но это мое скромное мнение, и я могу ошибаться. Хотя, вероятно, служить в аналогичных целях. Спасибо за ответ
Дата: Пятница, 10 Февраля 2012, 10.39.04 | Сообщение # 1849
Группа: Ветеран
Сообщений: 34
Статус: Отсутствует
Я имел в виду удары по НЦ. Например http://www.youtube.com/watch?v=fOaTEDYJmi0 см. 53 сек, ведущий пустил и на вывод, в кадры пленки его АКС попали только пуски НАР Андрей
Дата: Пятница, 10 Февраля 2012, 13.48.23 | Сообщение # 1850
Группа: Модератор
Сообщений: 3765
Статус: Отсутствует
Тут однозначно сказать нельзя- видно не видно с попаданиями. Зависит от типа самолета и пушки и ее зарядки. Бекет прав, кто смотрел за попаданиями, тот уже на небесах...
Дата: Суббота, 11 Февраля 2012, 01.34.59 | Сообщение # 1851
Группа: Прохожий
Валера,не мути народу головы!Начнут повторять,замучаемся на цветы деньги сдавать!))) Можно и из стратосферы стрелять и за результатом смотреть,другой вопрос -попасть!Можно, конечно при хорошей сноровке и опыте дать одну очередь (не длинную) и попасть ,и увидеть.(рассказывали ветераны ВОВ попадали в бочку одним снарядом)Но тогда и скорости другие были... А теория (скорость ,дальность заданные)не предусматривает контроль до попадания... ты скажи откровенно,зачем несколько очередей делал?Все равно только последнюю попал!)))(не обижайся))) Повоевать слава Б.не пришлось,а на 21-ом в Яреськах 30 снарядов растянул на 9 заходов(последний правда одним"пукнул") В 90-м в Марах на Су-27 в ручном режиме "вложил одну короткую в цель.Контролировал после вывода в наборе(как раз над целью оказываешься)видел только облако пыли над целью.А Витя Смирнов был тогда на КП на полигоне,рассказывал,что ЗиЛ(кунг)аж перевернулся.А у Косогора в автомате не стрельнуло,ему пришлось второй заход делать,а меня сразу прогнали,не дали и контрольного сделать... Бекет
Дата: Суббота, 11 Февраля 2012, 15.31.33 | Сообщение # 1852
Группа: Прохожий
Quote (Валера)
Стрелял с Н=1500м по метеоусловиям (внизу была дымка густая) а с такой высоты и выше видимость прекрасная.
))))Валера,я тебе в Личку отвечу!!!Чтобы не оскорбить ветерана))) Уже где-то рассказывал,как Жук и Качалов на полигон летали(Это вроде про Чонкина читать!))))
Дата: Суббота, 11 Февраля 2012, 17.51.19 | Сообщение # 1854
Группа: Прохожий
а дальность прицельной стрельбы?Не буду сильно утверждать,но где-то в пределах 1000-1500м.(для пушки)Из этого и надо исходить. Это щас хорошо,лазерные дальномеры,компьютерные прицелы....А мы ,когда начинали летать на полигон ,спрашивали Басманова ВФ,как определить момент открытия огня?Как,как?визуально!!!Пикируешь,прицеливаешься и ждешь момента,когда цель-ВОТ ОНА!!!(конечно же контролируешь по высоте))) Начинали по высоте,а с опытом действительно "открылось"-ВОТ ОНА! такое впечатление,что все на ней(цели) видно(не буду говорить про заклепки,но кто летал-поймет))) Бекет
Дата: Воскресенье, 12 Февраля 2012, 11.01.41 | Сообщение # 1855
Группа: Прохожий
Сергей, согласен с тобой. Все приходит с опытом. Потом работали на "глаз" и редко ошибались.
Добавлено (12 Февраль 2012, 12.01.41) --------------------------------------------- А какая дальность на МиГ-17 была. Там даже допотопного радиодальномера небыло. Да, можно было по дальномерному кольцу, но не всегда известна база цели, поэтому расчитывали Нн.стр. и Нк.стр., сообразуясь из Драсч. и она вычислялась по Пифагору.
Дата: Воскресенье, 12 Февраля 2012, 11.02.31 | Сообщение # 1856
Группа: Админ
Сообщений: 65535
Статус: Отсутствует
Гостям предлагаю или регистрироваться,или писать вместо слова гость свое имя,а то ощущение,что гость сам с собой разговаривает.Несерьезно! Qui quaerit, reperit
Дата: Понедельник, 13 Февраля 2012, 13.59.15 | Сообщение # 1860
Группа: Прохожий
Quote (Саня)
Гостям предлагаю или регистрироваться,или писать вместо слова гость свое имя,а то ощущение,что гость сам с собой разговаривает.
Саня,у тебя сложилось впечатление,что я сам с собой веду беседу(соглашаюсь!!!)))? Бекет у меня тож заморочки с регистрацией,потому и подписываюсь....иногда,да)))
На том же Су-25 для этого есть два разных устройства для контроля результатов стрельбы из ВПУ и пуска ракет, и проверки правильности прицеливания при работе с прицелом - киносъемочный аппарат АКС-5 и фотоконтрольный прибор CШ-45. Первое установлено там где я написал в предыдущем посту, а второе непосредственно на прицеле, что позволяет производить одновременно съемку цели и сетки прицела. При БП летчик жмет на БК, аппараты снимают, а результаты прицеливания и стрельбы смотрят потом на земле, после проявки пленок в объективном контроле
