Дата: Четверг, 09 Сентября 2010, 02.02.47 | Сообщение # 35
Группа: Старейшина
Сообщений: 233
Статус: Отсутствует
Quote (Кацперский)
Серёга прокомментируй.
На первом фото зал боевого управления. В " гражданке" руки в карманах с широкой улыбкой Леша Балахонов, лейтенант, офицер боевого управления. Справа от него его жена Света. В углу шкаф индикатора ПРВ-16А- рабочее место оператора высоты. На втором фото Витя Агарков сидит на рабочем месте ОБУ , слева от него рабочее место планшетиста дальней зоны. Сверху слева выносной индикатор системы РСБН-4Н, справа индикатор ВИСП-75 отображал обстановку с П-18Р, ниже два индикатора " Стрела-В" с обстановкой от П-37, между индикаторами пульт ИО-4М,правее часть индикатора ПРВ-16. На третьем фото Виктор сидит на месте оперативного дежурного, виден пульт системы оповещения "Шнур". На 4-м снимке Виктор заполняет какую-то таблицу. На 5-м Виктор и какой-то его товарищ, а также Миша Горбачев, кажется поздравляет их с Новым Годом. На 6-м снимке ниже Виктор в коридоре 1-го этажа. Прямо за его спиной вход в зал боевого управления, а слева вторая дверь- вход в аппаратную " Фазы". Ниже на дорожке ко входу в ЗКП на базе Зил-131 т.н. "бабочка", она выезжала по тревоге в район рассредоточения в составе передовой команды. Водителем выезжал Виктор, старшим Балахонов. В "бабочке" был установлен планшет и индикатор "Стрела-В", на который подавалась обстановка П-37 с приемного пункта "фазы", тоже на базе Зил-131 с агрегатом питания АД-10 на одноосном прицепе, который тоже выезжал в составе передовой команды от РЛГ. На нижней фотке Виктор изображен на МРД, на заднем плане на горках видны запросчик НРЗ-4П П-18 и высотомер ПРВ-16. Сергей Аверин Жагань 86-92
Дата: Четверг, 09 Сентября 2010, 17.35.26 | Сообщение # 37
Группа: Друзья СГВ
Сообщений: 9268
Статус: Отсутствует
карл, молодец! БЛАГОДАРЮ! Серёг, а ты планировку ЗКП помнишь? Ну хотя бы в части касающейся оборудования РЛГ. Не набросал бы?
Где стояла П-18? Внизу наверно? Как РЛС метрового диапазона волн не требовала установки на возвышенности, вроде ты говорил такое... НРЗ-4П П-37Р на ДРЛГ тоже присутствовал?
Дата: Суббота, 11 Сентября 2010, 13.34.30 | Сообщение # 38
Группа: Старейшина
Сообщений: 233
Статус: Отсутствует
Quote (leshj)
Сообщение # 31
Похоже на РСДН-10 ?... На такой в Легнице служил мой друг Игорь Чернышов. Он меня водил к себе на объект на экскурсию. Поразили размеры тиратронов и конденсаторов в прицепе передатчика... Сергей Аверин Жагань 86-92
Дата: Суббота, 11 Сентября 2010, 14.39.43 | Сообщение # 39
Группа: Ветеран
Сообщений: 299
Статус: Отсутствует

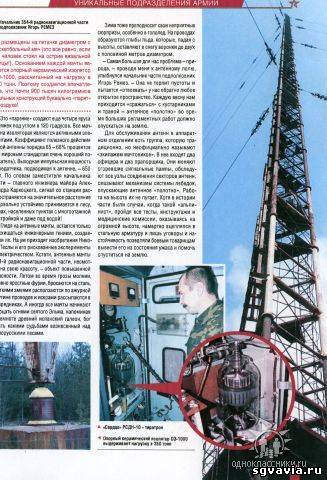

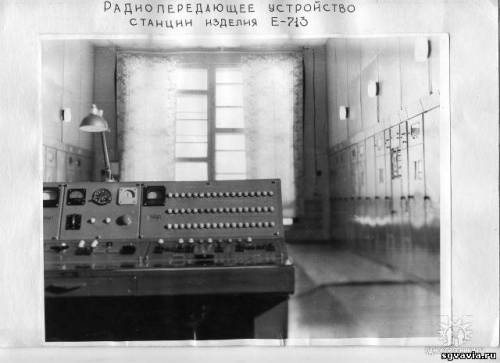

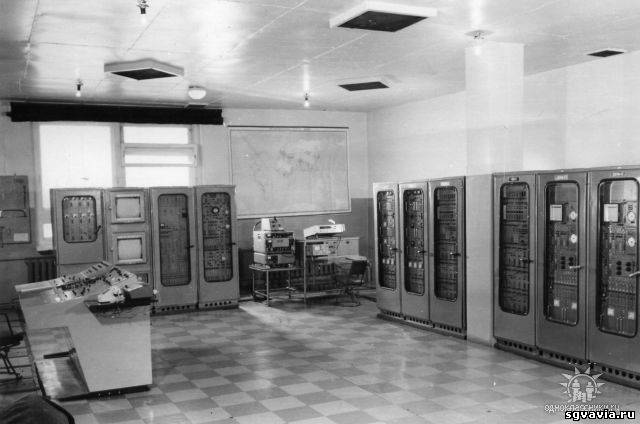

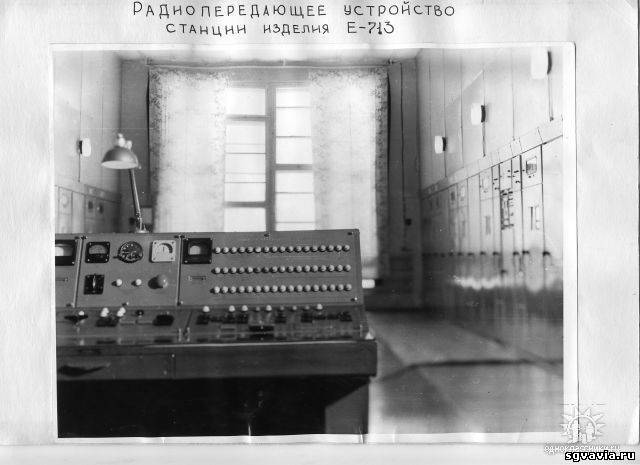

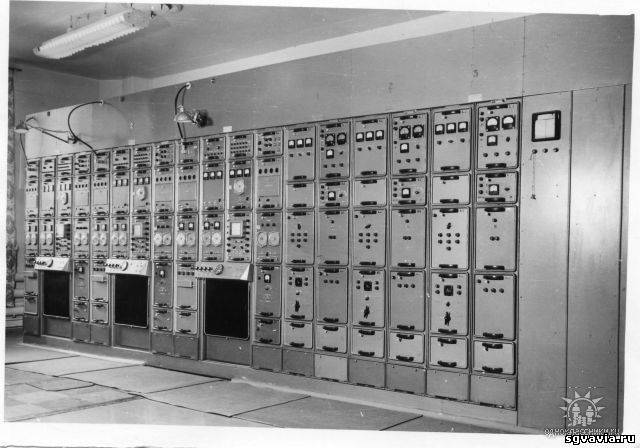

карл, Привет! Ты прав... РСДН-10. Только вместо стекл.. тиратронов стоят керамические.. да и сам АУС компьютеризирован. Алексей Цепелев Тщебень 140 Зрб 87-89 г.г.
Дата: Среда, 29 Сентября 2010, 18.07.49 | Сообщение # 50
Группа: Старейшина
Сообщений: 360
Статус: Отсутствует

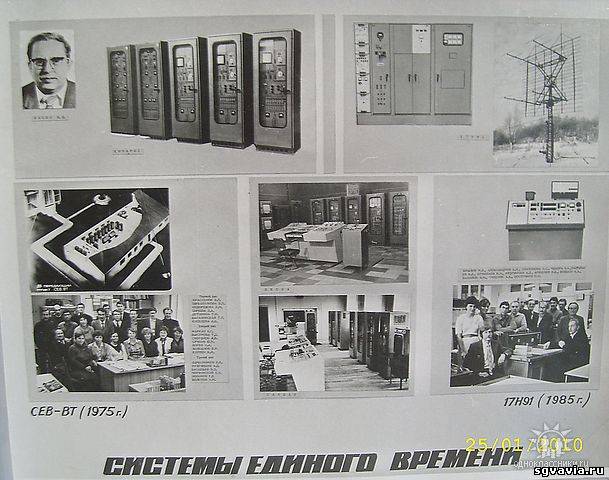

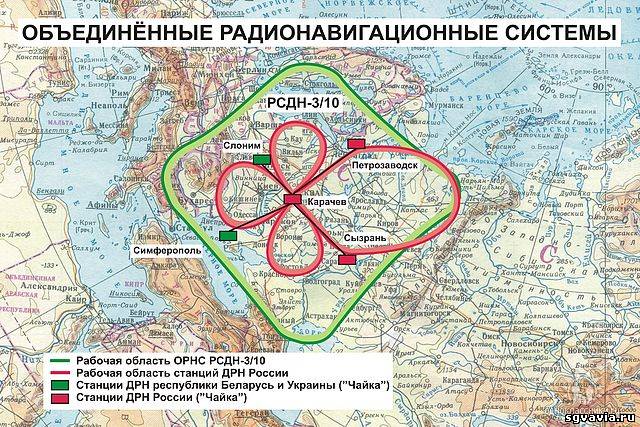

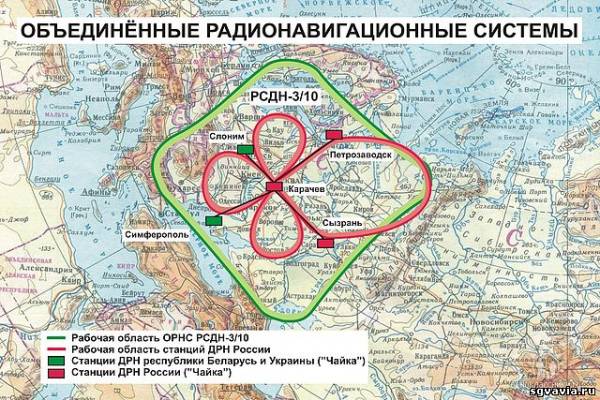

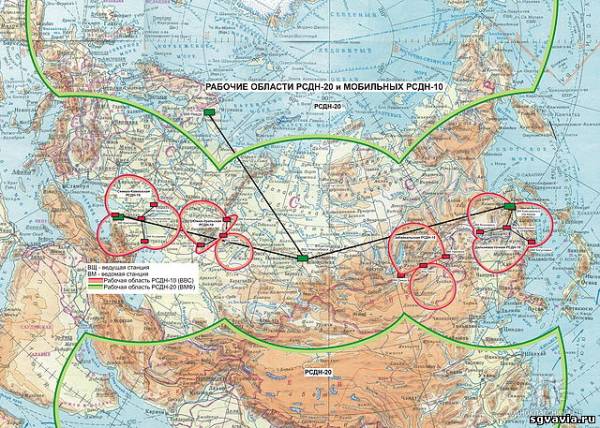

Радек Смотри: Симферополь(Почтовое),Карачев, Петрозаводск, практически на одном меридиане. это похоже бывший "Меридиан", но каждый пдгрёб и приспособил под себя. P.S. Нечесов Станислав Георгиевич умер осенью 2014 г.
Дата: Четверг, 14 Октября 2010, 22.08.53 | Сообщение # 52
Группа: Друзья СГВ
Сообщений: 9268
Статус: Отсутствует
Передающая (приёмная) антенна радиотрансляционной линии РЛ-30 "Фаза". Центральный музей Войска Польского, Варшава.
В 1953-1954 годах, для оперативного использования радиолокационных данных от РЛС "Перископ" (П-20) на КП истребительной авиации под руководством главного конструктора В.М. Курбатова была разработана радиотрансляционная линия "Фаза" в дециметровом диапазоне волн на расстояние до 15 км (шифр РЛ-30). Метод передачи сигналов в этой линии был в целом аналогичен использованному в РРЛ-50 "Цепочка". На заводе в г. Муроме было организовано крупносерийное производство радиолиний "Фаза" для комплектации РЛС П-20, которые к тому времени уже завоевали признание в войсках и выпускались в больших количествах.
Существуют несколько модификаций: РЛ-30 РЛ-30-1 РЛ-30-1М (1РЛ51М2) РЛ-30-2М
Дата: Среда, 20 Октября 2010, 05.54.36 | Сообщение # 54
Группа: Старейшина
Сообщений: 233
Статус: Отсутствует
Quote (Кацперский)
Передающая (приёмная) антенна радиотрансляционной линии РЛ-30 "Фаза".
Вот такую мы разворачивали в лесу, в районе рассредоточения. Главное было поднять антенну выше крон деревьев, чтобы был уверенный прием. Мачта состояла из 12 секций по 1,5 метра каждая. Максимальная высота антенны соответственно- 18 метров. Максимальная дальность приема- 15 км. \ на практике нами не проверялась \. Потом мы сделали доработку: вместо этой штатной мачты, к кунгу 1РЛ30 прикрепили " телескоп"- мачту от УКВ радиостанции, тем самым прилично сократив время разворачивания и объем работ. Когда я прибыл в Жагань, на этой технике выезжал пр-к Латаш Николай, за что и получил прозвище " Фаза". Иначе его в части никто и не называл. Сергей Аверин Жагань 86-92
Дата: Суббота, 20 Ноября 2010, 19.51.09 | Сообщение # 55
Группа: Друзья СГВ
Сообщений: 9268
Статус: Отсутствует
Спасибо Серёга!
Хочу немного написать об АСУ, и наиболее распространённой (вплоть до конца 80-х) во ФА системе "Воздух-1" (и её модификациях).
Состав системы "ВП" (модернизированной) - вариант только для ВВС:
ПРЕДНАЗНАЧЕНИЕ: - съём, передача, обобщение и отображение радиолокационной информации на индикаторных устройствах системы; - передача команд управления и приём донесений; - решение задач по наведению самолётов на воздушные (наземные) цели и передача выработанных данных наведения на борт самолёта; - оповещение о воздушной обстановке соседних авиационных частей и частей сухопутных войск имеющих аналогичную аппаратуру.
СОСТАВ: Комплект моджернизированной аппаратуры системы "ВП" состоит из: - модернизированной аппаратуры съёма и передачи данных АСПД-1; - модернизированной аппаратуры связи АС-1; - модернизированной аппаратуры приборного наведления АПН-1М; - модернизированной аппаратуры радиолинии АРЛ-1М.
В состав системы "ВП" могут входить:
- один комплект модернизированной аппаратуры КП авиационного соединения (объект ВП-04У) состоящий из двух аппаратных 15Д-У и двух аппаратных 21Д-У на прицепах 770Е, двух станций ЭСД-60 (в каждой 2 х АД-30Т/230) на прицепах 2ПН-6 с кузовом КУНГ-П6, двух машины ЗИП на шасси ЗиЛ-157 с кузовом КУНГ-1М, шести тягачей КрАЗ-244 с комплектом соединительных кабелей и выносного оборудования;
- три комплекта модернизированной аппаратуры КП авиационного полка (объект ВП-03У - 8Д-У) состоящие из трёх аппаратных 11Д-У на прицепах 770Е, трёх станций ЭСД-60 (в каждой 2 х АД-30Т/230) на прицепах 2ПН-6 с кузовом КУНГ-П6, трёх машин ЗИП на шасси ЗиЛ-157 с кузовом КУНГ-1М, шести тягачей КрАЗ-214 с комплектом соединительных кабелей и выносного оборудования;
- четыре комплекта модернизированной аппаратуры РЛП (объект ВП-02У) состоящие из четырёх аппаратных 2Б-У на прицепах 770Е, четырёх станций ЭСД-60 (в каждой 2 х АД-30Т/230) на прицепах 2ПН-6 с кузовом КУНГ-П6, четырёх машин ЗИП на шасси ЗиЛ-157 с кузовом КУНГ-1М, восьми тягачей КрАЗ-214 с комплектом соединительных кабелей и выносного оборудования;
- восемь комплектов модернизированной аппаратуры ПН - ПН-М (объект ВП-11) состоящих из шестнадцати аппаратных "54" на прицепах 770Е, шестнадцати станций ЭСД-60 (в каждой 2 х АД-30Т/230) на прицепах 2ПН-6 с кузовом КУНГ-П6, шестнадцати машин ЗИП на шасси ЗиЛ-157 с кузовом КУНГ-1М, тридцать двух тягачей КрАЗ-214 с комплектом соединительных кабелей и ЗИП.
Дата: Воскресенье, 21 Ноября 2010, 16.52.44 | Сообщение # 56
Группа: Старейшина
Сообщений: 360
Статус: Отсутствует
Кацперский, Полковой комлект в1964г. ВП-03- один прицеп 8ду+ЗИП ЗИЛ157+прицеп ЭСД-60+ 2КРАЗ214 +выносное оборудование ВП-02 один прицеп 2бу+ЗИП ЗИЛ157+прицеп ЭСД-60+ 2КРАЗ214 ВП-11 один прицеп 54+ЗИП ЗИЛ157+прицеп ЭСД-60+ 2КРАЗ214 Р-122 с мачтой 32метра эл.ст.не помню. Р-824ЛП- ЛАЗУРЬ 2шт. Это весь полковой комплект. P.S. Нечесов Станислав Георгиевич умер осенью 2014 г.
СРЕДСТВА СВЯЗИ ИСПОЛЬЗУЕМЫЕ В СИСТЕМЕ "ВП-У": - КВ-радиостанции Р-102М, Р-820М, Р-118М; - тропосферные станции Р-112М, Р-122М2; - УКВ-радиостанции Р-824М, Р-824ЛПМ; - КВ и УКВ-радиоприёмники; - аппаратные "Лотос"; - радиорелейные станции Р-401М, Р-405.
Когда я прибыл в Жагань, на этой технике выезжал пр-к Латаш Николай, за что и получил прозвище " Фаза". Иначе его в части никто и не называл.
